CLOUDINO conectando el futuro

Cloudino es una plataforma de Internet de las cosas, de código abierto y hardware abierto, que permite el desarrollo e instrumentación de las soluciones de Internet de las cosas de una manera simple y transparente.
La plataforma Cloudino fue diseñada pensando en 4 características principales:

  • Tamaño pequeño
  • Fácil de usar
  • Hardware de bajo costo
  • Modularidad

Y con estas características, la plataforma Cloudino permite a todos la posibilidad de incorporar tecnologías IoT en sus proyectos sin ninguna limitación técnica o económica.

Cloudino Wifi Conector

La tarjeta Cloudino tiene precargado un firmware con los protocolos IoT más comunes, como MQTT o NGSI para Orion Context Broker, UDP, TCP, entre otros, lo que permite enviar información a la nube de manera sencilla y convierte la tarjeta en un CWC – “Cloudino Wifi Conector”.

Cloudino Wifi Conector

Una característica importante del Cloudino WiFi Conector es que puede trabajar en conjunto con Arduino, es decir, podemos reprogramar el Arduino a través de la nube o wifi de manera remota.
El CWC no es un escudo de Arduino, es otro procesador que trabaja en paralelo dedicado solo a la capa de red, dejando al microcontrolador Arduino utilizado a la comunicación con los sensores y actuadores.

Especificaciones técnicas

CaracterísticasValores
MicrocontroladorESP8266
Voltaje de Operación4V – 12V
Pines Digitales de E/S11
Pin Analógico1 (Entrada Máx: 1V)
Velocidad de Reloj80MHz/160MHz
Memoria Flash4M bytes
Largo25mm
Ancho25.6mm
Peso3gr.

Descripción de pines

Pin CWCFunciónPin CWCFunción
VCC3.3VGPIO13E/S, MOSI
RSTResetGPIO12E/S, MISO
GNDGroundGPIO14E/S, SCK
GNDGroundGPIO16E/S
VIN4V – 12VADCEntrada Analógica 10 bits
TXDUART TXGPIO2E/S, 10k Pull-Up, BUILTIN_LED
RXDUART RXGPIO0E/S, 10k Pull-Up
GPIO5E/S, SCLGPIO4E/S, SDA

Cloudino Standalone

El Cloudino Wifi Conector se puede usar como mencionamos con un microcontrolador adicional, dejando el CWC dedicado a la capa de red.
Pero también se puede usar como un dispositivo independiente para comunicar directamente los objetos de nuestro entorno a Internet.

De hecho el termino “Standalone” hace referencia a que nuestra tarjeta CWC podrá trabajar de manera independiente sin necesidad de un microcontrolador, así CWC también podrá establecer comunicación con sensores y actuadores pero en menor medida.

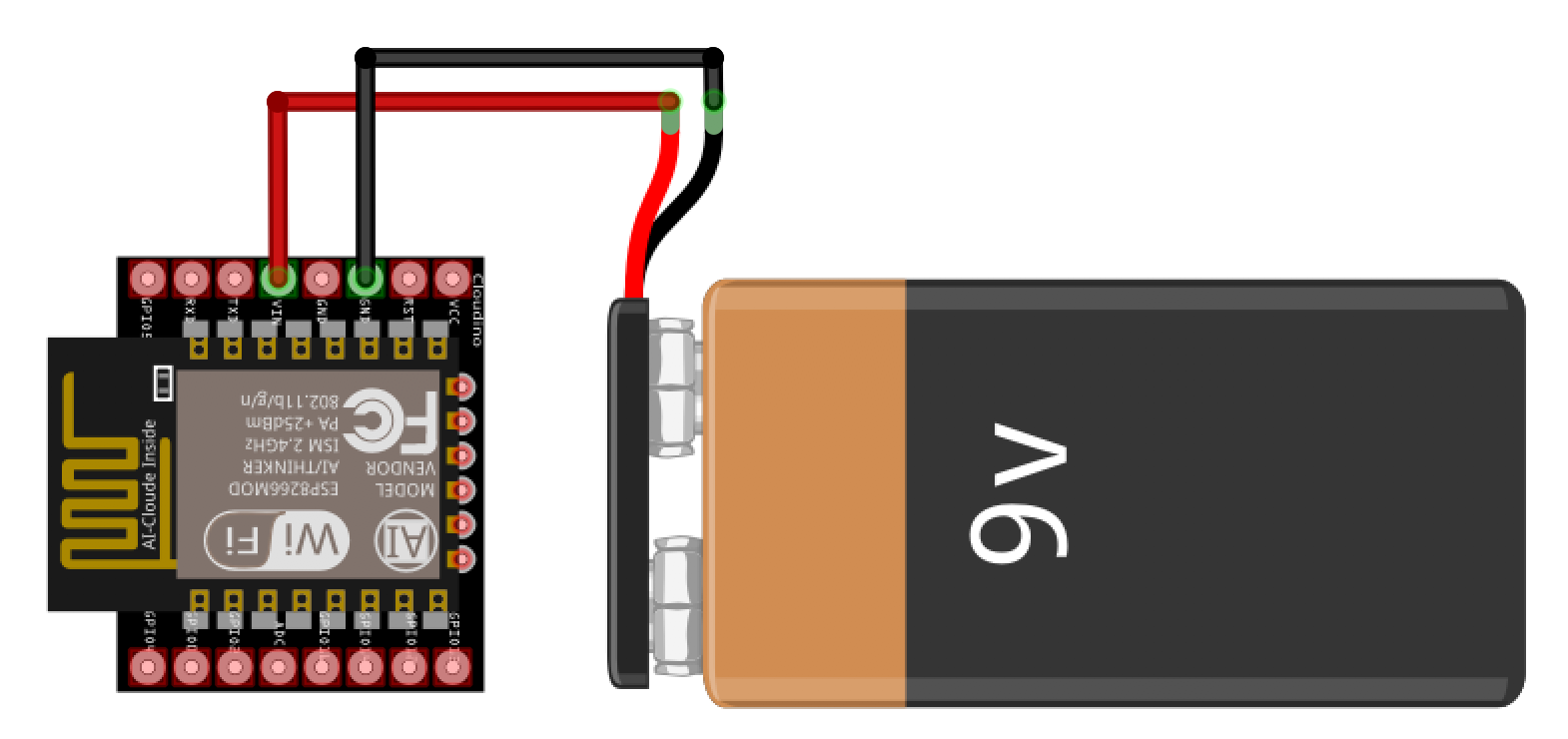

Para empezar a trabajar bastará con realizar una sencilla conexión como en la siguiente imagen:

Alimentación de CWC

En la siguiente publicación, se configurará el CWC para realizar el clásico “Blink” de manera remota. Esperamos haya sido de utilidad el tema visto en esta ocasión.
